Bagaimana cara mengukur kebulatan batang krom?

Hai! Sebagai supplier batang krom, akhir-akhir ini saya banyak mendapat pertanyaan tentang cara mengukur kebulatan batang krom. Ini merupakan aspek penting, terutama ketika Anda berurusan dengan aplikasi presisi tinggi. Jadi, saya pikir saya akan berbagi beberapa wawasan tentang topik ini.

Pertama, mengapa mengukur kebulatan batang krom begitu penting? Nah, di banyak industri seperti otomotif, dirgantara, dan sistem hidrolik, batang krom digunakan pada komponen yang memerlukan tingkat presisi tinggi. Misalnya, pada silinder hidrolik, batang krom dengan kebulatan yang buruk dapat menyebabkan keausan yang tidak merata, kebocoran, dan penurunan kinerja seluruh sistem.

Ada beberapa metode untuk mengukur kebulatan batang krom, dan saya akan membahas beberapa metode yang paling umum.

1. Menggunakan Dial Indicator

Indikator dial adalah alat sederhana namun efektif untuk mengukur kebulatan. Ia bekerja dengan mengukur variasi jarak antara permukaan batang dan titik tetap saat batang diputar. Inilah cara Anda dapat menggunakannya:

• Pertama, Anda perlu memasang batang krom dengan aman pada perlengkapan berputar. Pastikan itu terpusat seakurat mungkin.
• Kemudian letakkan dial indikator sedemikian rupa sehingga probe menyentuh permukaan batang. Probe harus tegak lurus terhadap sumbu batang.
• Putar batang secara perlahan. Saat batang berputar, dial indikator akan menunjukkan variasi jarak permukaan. Pembacaan maksimum dan minimum pada indikator dial memberi Anda gambaran tentang kebulatan batang.
• Anda dapat melakukan beberapa pembacaan pada posisi berbeda di sepanjang batang untuk mendapatkan pemahaman yang lebih komprehensif tentang kebulatannya.

Keuntungan menggunakan dial indikator adalah harganya yang relatif murah dan mudah digunakan. Namun, metode ini mungkin tidak seakurat metode lainnya, terutama untuk kesalahan kebulatan yang sangat kecil.

2. Mesin Pengukur Kebulatan

Mesin pengukur kebulatan merupakan alat yang lebih canggih dan akurat untuk mengukur kebulatan batang krom. Mesin ini menggunakan kombinasi sensor dan perangkat lunak untuk mengukur dan menganalisis bentuk batang.

• Batang ditempatkan pada spindel presisi di mesin. Spindel memutar batang dengan kecepatan konstan sementara sensor mengukur jarak antara permukaan batang dan titik referensi.
• Data yang dikumpulkan oleh sensor kemudian diproses oleh perangkat lunak mesin. Perangkat lunak ini dapat menghasilkan laporan rinci, termasuk grafik dan nilai numerik, yang menunjukkan kesalahan kebulatan batang.
• Beberapa mesin pengukur kebulatan juga dapat mengukur parameter geometri lainnya seperti silindris dan kelurusan.

Mesin ini sangat akurat dan dapat mendeteksi kesalahan kebulatan yang sangat kecil. Namun, alat ini juga lebih mahal dan memerlukan operator terlatih untuk menggunakannya.

3. Sistem Pengukuran Optik

Sistem pengukuran optik menggunakan cahaya untuk mengukur bentuk batang krom. Sistem ini bekerja dengan memproyeksikan pola cahaya ke permukaan batang dan menganalisis cahaya yang dipantulkan.

• Salah satu jenis sistem pengukuran optik adalah sistem pemindaian laser. Sinar laser dipindai ke seluruh permukaan batang, dan cahaya yang dipantulkan dideteksi oleh sensor. Sensor mengukur jarak antara permukaan batang dan sumber laser pada titik berbeda.
• Tipe lainnya adalah sistem cahaya terstruktur. Sistem ini memproyeksikan pola cahaya ke permukaan batang, dan deformasi pola tersebut dianalisis untuk menentukan bentuk batang.
• Sistem pengukuran optik dapat memberikan pengukuran cepat dan non-kontak. Mereka juga cocok untuk mengukur batang dengan bentuk yang rumit. Namun, hal ini dapat dipengaruhi oleh permukaan akhir dan kondisi lingkungan seperti debu dan getaran.

Sekarang, mari kita bicara tentang standar kebulatan. Di industri, terdapat standar kebulatan yang berbeda-beda, bergantung pada penerapannya. Misalnya, dalam industri otomotif, toleransi kebulatan batang krom yang digunakan pada mesin mungkin sangat ketat, biasanya dalam beberapa mikrometer. Sebaliknya, untuk aplikasi yang kurang kritis, toleransi yang lebih besar mungkin dapat diterima.

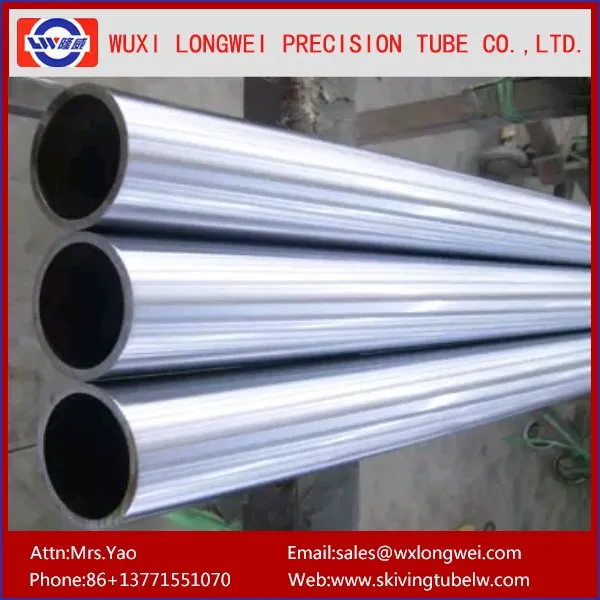

Sebagai pemasok batang krom, kami menawarkan berbagai macam batang krom untuk memenuhi kebutuhan pelanggan yang berbeda. Kita punyaBatang Piston Berongga CK45, yang terkenal dengan kekuatannya yang tinggi dan kemampuan mesin yang baik. KitaBatang Piston Presisi Hidraulik Baja Tahan Karat 316tahan korosi dan cocok untuk digunakan di lingkungan yang keras. Dan milik kitaBatang Piston 42CrMo4menawarkan ketahanan lelah yang sangat baik dan sering digunakan dalam aplikasi dengan tekanan tinggi.

Saat Anda memilih batang krom, penting untuk mempertimbangkan persyaratan kebulatan aplikasi Anda. Jika Anda membutuhkan batang dengan tingkat kebulatan yang sangat tinggi, Anda mungkin ingin memilih batang yang telah diukur dengan cara yang lebih akurat, seperti mesin pengukur kebulatan.

Kesimpulannya, mengukur kebulatan batang krom merupakan langkah penting dalam memastikan kualitas dan kinerjanya. Dengan menggunakan metode pengukuran yang tepat dan mengikuti standar yang sesuai, Anda dapat memilih batang krom terbaik untuk aplikasi Anda.

Jika Anda sedang mencari batang krom berkualitas tinggi dan memiliki pertanyaan tentang kebulatan atau aspek lain dari produk kami, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi sempurna untuk kebutuhan Anda. Baik Anda sedang mengerjakan proyek kecil atau aplikasi industri skala besar, kami memiliki batang krom yang Anda butuhkan.

Referensi

• "Metrologi untuk Insinyur" oleh John R. Cogdell
• "Desain Teknik Mesin" oleh Joseph E. Shigley dan Charles R. Mischke
• Standar dan pedoman industri untuk pembuatan batang krom dan kontrol kualitas
