poros desain
Feb 06, 2018

    Poros adalah bagian yang berputar atau stasioner, biasanya berbentuk melintang melingkar, yang memiliki elemen seperti roda gigi, katrol, roda gila, dan elemen transmisi daya lainnya.

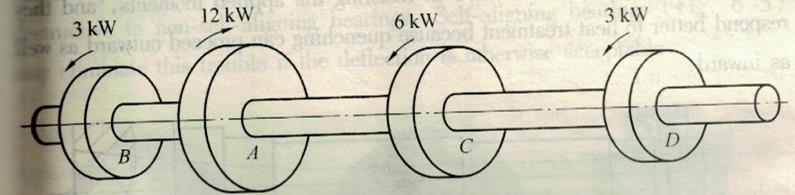

Jika poros membawa beberapa roda gigi atau katrol, bagian poros yang berbeda akan dikenai torsi yang berbeda, karena daya total yang dikirim ke poros diambil sedikit demi sedikit di berbagai titik. Gambar 1.1 menunjukkan poros dengan masukan pada satu lokasi (Titik A ) dan beberapa keluaran (titik B, C dan D ) pada kedua sisi input. Gears atau pulley dapat digunakan untuk mensuplai daya ke poros atau untuk melepaskan daya dari poros. Oleh karena itu kita harus mencatat jumlah torsi pada setiap bagian poros. Kemudian pelajari distribusi momen lentur, sebaiknya membuat sketsa (bebas tangan baik-baik saja) pada diagram geser dan diagram momen lentur.


Dari pemeriksaan pendahuluan ini, yang menjadi masalah mekanika, kami mencatat bagian dimana momen lentur maksimal dan bagian dimana torsi maksimal. Jika maksimum ini terjadi pada bagian yang sama, diameter yang dibutuhkan untuk bagian tersebut ditentukan - dan digunakan untuk keseluruhan poros bila diameternya konstan. Jika maksimum tidak terjadi pada bagian yang sama, tentukan diameter untuk bagian torsi maksimum dan juga untuk bagian momen lentur maksimum, dan gunakan nilai yang lebih besar.

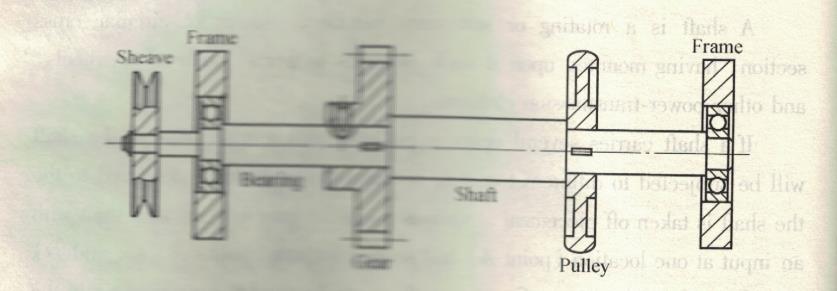

Diameter poros sering bervariasi dari satu titik ke titik, kadang-kadang karena alasan struktural (lihat gambar 1.2). Dalam kasus ini, periksa tegangan atau tentukan ukuran yang dibutuhkan untuk setiap bagian. Perancang memastikan bahwa semua bagian poros terkena tekanan yang aman, dengan memperhatikan fillet, lubang, kunci jalan, dan pemicu stres lainnya.
